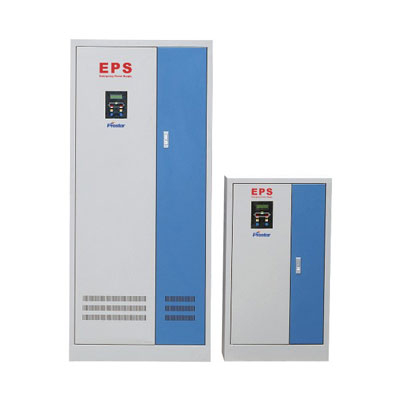

EPS应急电源应用领域

金融系统设备、证券交易大屏、监控装置、金融机具、金库应急照明

军用雷达、车载移动电话、人防通道、地下设施应急照明

医院及手术室、政府机关、大型超市、商场、学校、广场、车站、公园应急照明

体育场馆、会展中心等重要场所的应急照明

EPS应急电源性能特点

一、产品原理

当市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或超过正常电压的25%时，由控制器提供逆变信号，启动逆变电源同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电，当市电电压正常后，应急电源将恢复市电供电。

二、产品用途

适用于建筑物发生火情或其它情况下为应急照明等各种灯具（含金属卤素灯、钠灯）提供集中供电的应急电源装置。

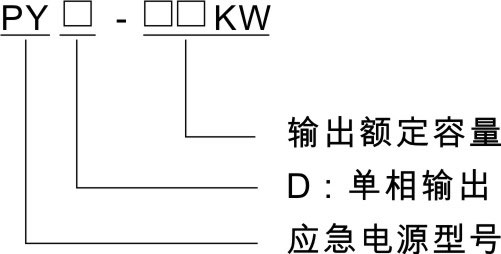

三、型号说明

说明：安装形式、进出线(上、下)、单路/双路供电、输入输出相数、备用时间、消防联动、输出回路数均在订货时说明。

四、产品特点

1)采用集中供电模式，无需特殊灯

2)应急供电时，正弦波输出，具有稳压、稳频、无噪音

3)可消防联动控制，计算机监控

4)LCD、LED显示，一目了然

5)双路电源自动切换，可靠性高

6)采用单片机控制，保证各动作点准确

五、产品优点

1)设计简单，施工方便

2)综合造价低、投资省

3)寿命长，主机寿命15年以上

4)免维护电池，可循环使用300-500次

5)自动切换，可无人值守

6)保持照明稳定，工作可靠，维护方便

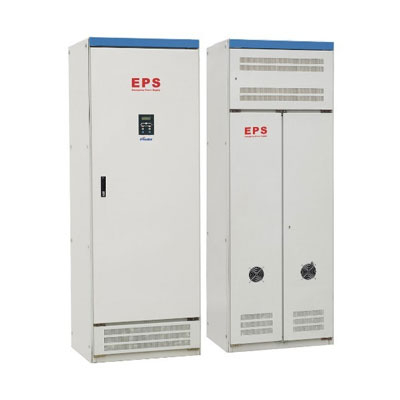

六、安装形式

落地式、挂式、嵌式三种

七、PYD系列设计原理图

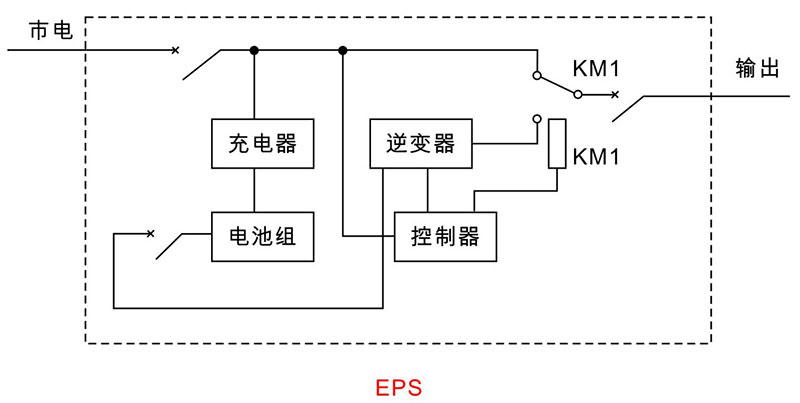

方案一：单电源单输入原理图

说明：当有市电时，市电通过KM1输出，同时充电器对电池充电，当EPS检测到市电停电或者市电电压过低时，逆变器工作，使KM1切换至应急输出状态向负载提供电能。

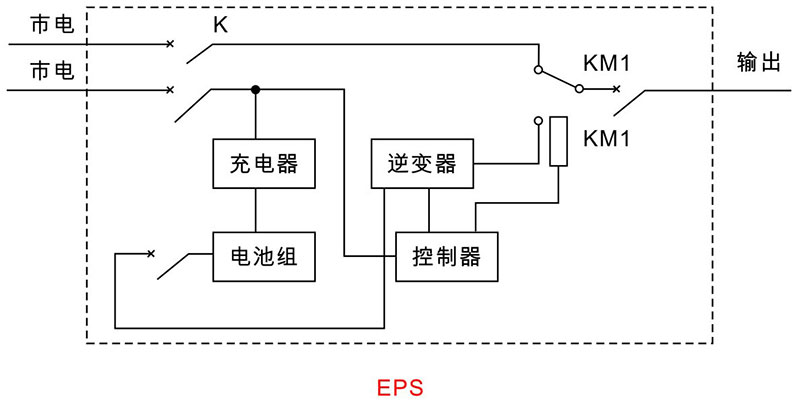

方案二：单电源双输入原理图

说明：一路市电双线输入，负载平时由外部开关K控制，可开可关。但当EPS检测到市电停电或市电电压过低时，无论开关K在任何位置，均能实现应急供电。

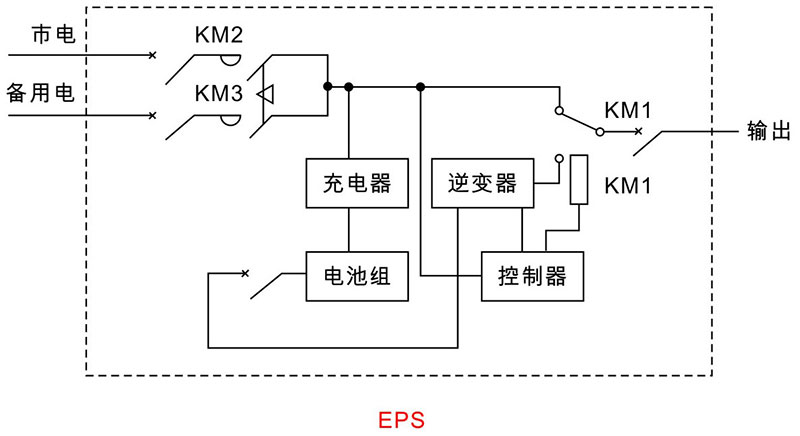

方案三：双电源原理图(一)

说明：在正常情况下，市电通过KM2、KM1输出，同时充电器对免维护蓄电池充电，当市电停电，备用电投入通过KM3、KM1输出，只有当常用电和备用电 同时停电时，通过控制器控制逆变器工作使KM1切换至应急输出状态，向负载提供电源，但当备用电投入时间大于本EPS切换时间，本EPS先投入，等备用电 来时，再切换退出，此种方式的互投装置在本EPS中。

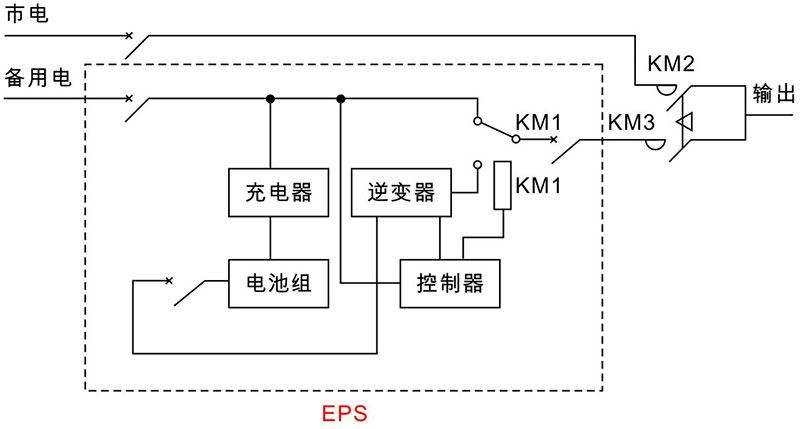

方案四：双电源原理图(二)

说明：采用此种接线方式可实现一级负荷末端互投，EPS充当第三路电源，此种方式互投装置在本EPS之外。

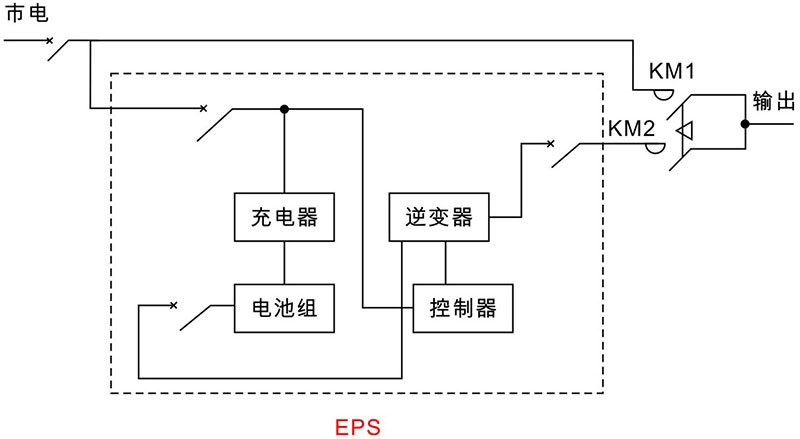

方案五：充当第二路电源双回路原理图

说明：EPS可按上图接法对负载充当第二路电，并且末端互投，此种方式的逆变器在有市电时处于未开机状态，当无市电时，立即开机有输出，此种方式互投装置在EPS之外。

八、PYD系列接线方案图

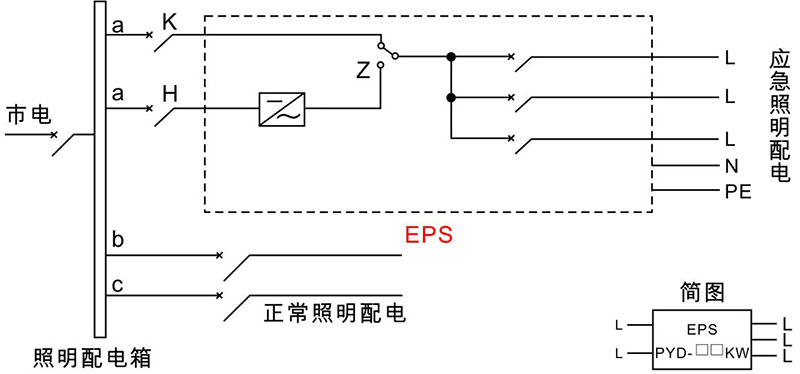

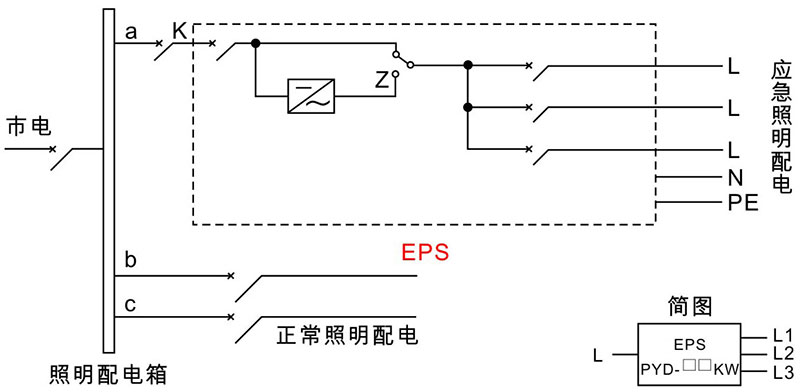

方案一：单相单输入单相多回路输出接线图

接线方式：持续型

说明：

1）当有市电时，由市电给负载供电，停电时由EPS给负载供电；

2）K为断路器，不属本公司提供；

3）Z为转换开关。

方案二：单相双输入单相多回路输出接线图

接线方式：持续型

说明：1）通过断路器K可控制照明灯具平时工作状态；

2）当断路器H无市电时Z转换为应急电源供电，实现应急照明；

3）K、H为断路器，不属本公司提供；

4）Z为转换开关

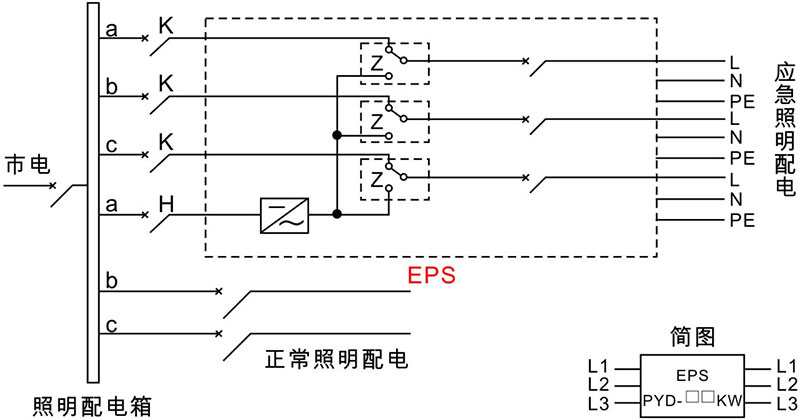

方案三：三相输入三相输出，应急时单相三路输出接线图

接线方式：持续型

说明：1）断路器K可控制多个回路正常照明工作状态；

2）当断路器H无市电时Z转换为应急电源供电，实现应急照明；

3）K、H为断路器，不属本公司提供；

4）Z为转换开关。

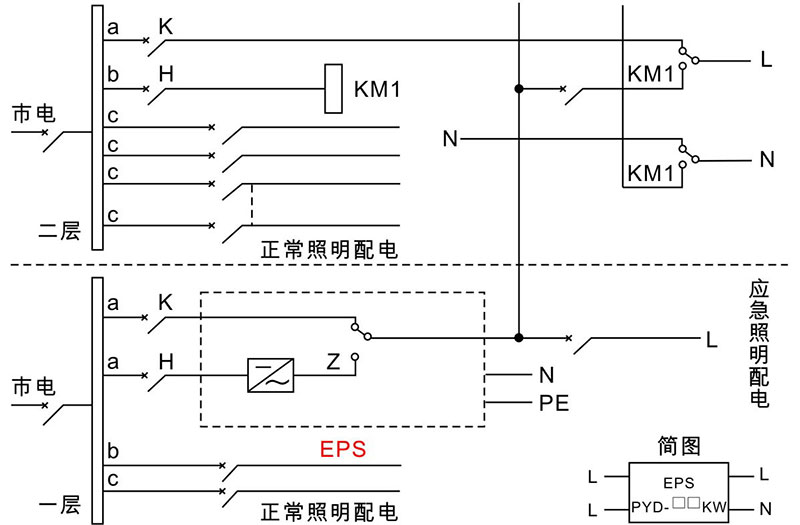

方案四：单相双输入单相双输出供多层接线图

接线方式：持续型

说明：

1）断路器K可控制每层回路照明灯平时工作状态；

2）当断路器H无电时Z转换为应急电源供电，实现应急照明；

3）K、H为断路器，不属本公司提供；

4）Z为转换开关，设在EPS产品内，L、N同时转换；

5）KM1为转换交流接触器，设在本层照明配电箱内。

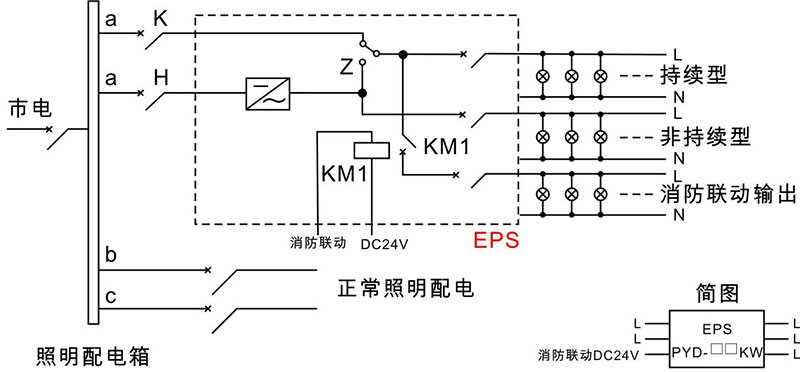

方案五：应急照明混合接线图

接线方式：混合式包括持续型、非持续型和消防联动输出方式

说明：

1）断路器K可控制持续型负载的工作状态；

2）消防联动DC24V信号取自消防控制主机。

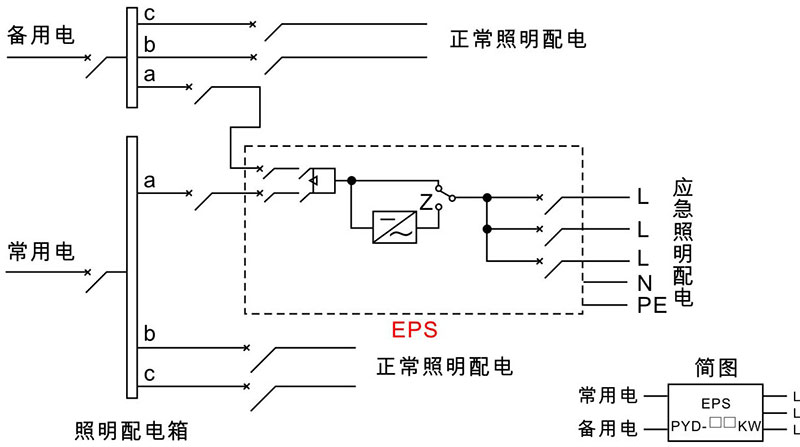

方案六：双电源接线图

接线方式：持续型

说明：互投装置不在EPS内。

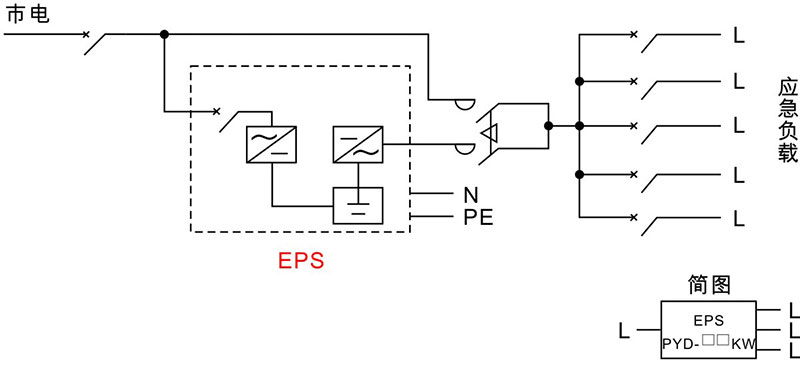

方案七：充当第二路电源双回路接线图

接线方式：持续型

说明：互投装置不在EPS内。
